 四列圆柱滚子轴承作为轧机辊系核心支承部件，较同规格轴承具备显著技术优势：采用模块化分离式结构设计，各组件尺寸精度达μm级加工标准；独特的可拆卸式内圈架构显著提升维护效率；滚子元件线接触特性赋予其轴向3.5倍于点接触轴承的额定动载荷；组件局部互换技术实现快速辊系更换，特别适配轧机高频次换辊工况需求

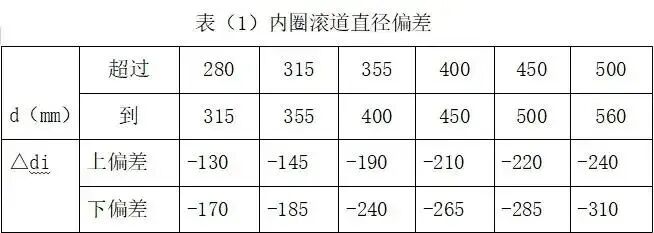

        我国轧机用四列圆柱滚子轴承主要有现行行业标准，JB/T5389.1-2005来规范轧机用四列圆柱滚子轴承外形尺寸，在标准中规定了内滚道直径的公差为减公差，（见表1）；以内滚道尺寸公差为定值确定不同组别径向游隙，加工外滚道尺寸来确定滚子内复圆尺寸公差。


       当前市场存在三类典型问题：①非标尺寸泛滥（占比约32%）；②FW参数擅自调整导致配合偏差；③径向游隙离散度过大。这些都给压延行业日常装配工作造成了很大的工作难度。

          我国现行国家标准，四列圆柱滚子轴承的内滚道尺寸为轧机轴承的互换标准尺寸，也就是说轧机用四列圆柱滚子轴承是基轴制。轧机在工作时为了保证轧材精度，需要经常换辊修磨，以及备用轧辊众多，轧机备辊到达1用4备甚至更多，这就要求所用四列圆柱滚子轴承必须内圈可以分离且具有互换性，因此在售前交流和尺寸测量阶段，需要特别注意，务必做到Fw尺寸的准确性。

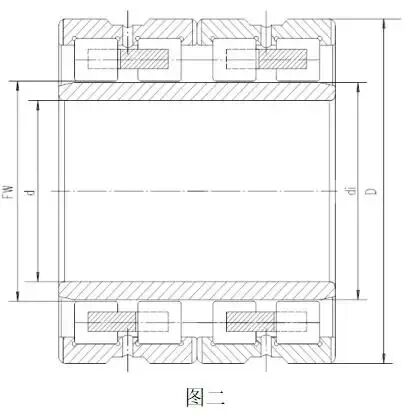

       在内径尺寸超过450mm的情况下，尺寸又往往以FW作为固定值来进行尺寸配合，与FAG、SKF等国外品牌统一。即FW的取值作为四列圆柱滚子轴承互换的第一要素确定径向游隙然后再确定内滚道加工公差，即基孔制设计。见图二和表△FW公差；

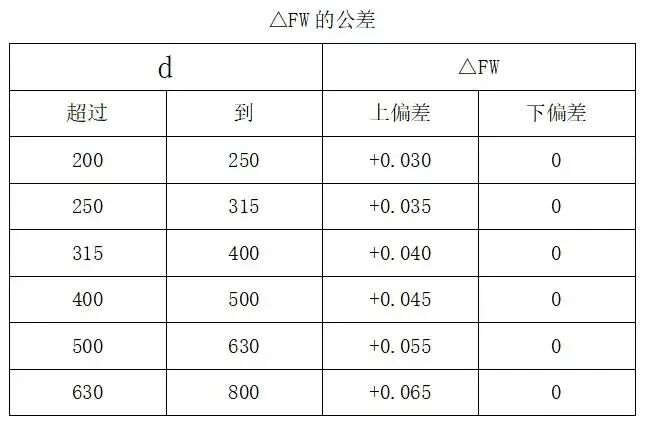

       滚子复圆内径FW值的公差是作为互换用的配合尺寸，以基孔制形式出现，且正公差要求，△FW的公差可参考下表选用；
