轴承零件硬度对寿命，耐磨性弹性极限的影响

轴承零件硬度对寿命，耐磨性弹性极限的影响
时间：2025-04-25 人气：
一、轴承零件马氏体淬回火后的硬度

G8Cr15、GCr15、GCr15SiMn、GCr15SiMo、GCr18Mo 钢制滚动轴承套圈和滚动体淬火,回火后硬度

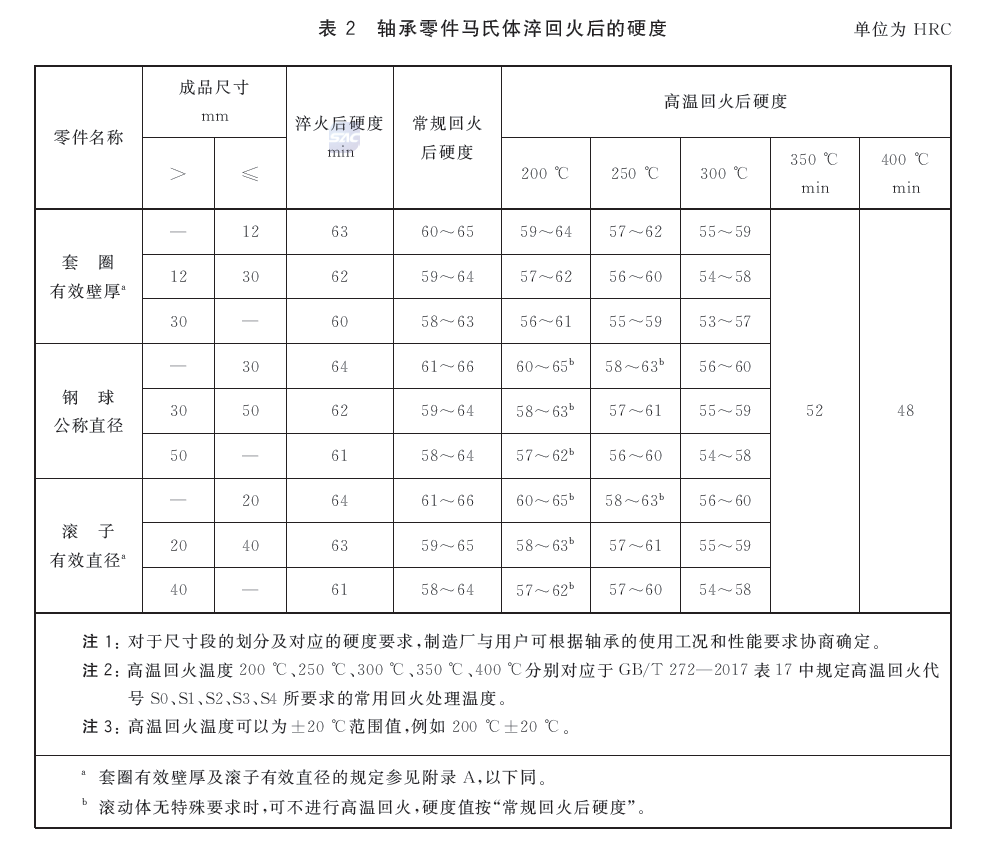

表2轴承零件马氏体淬回火后的硬度

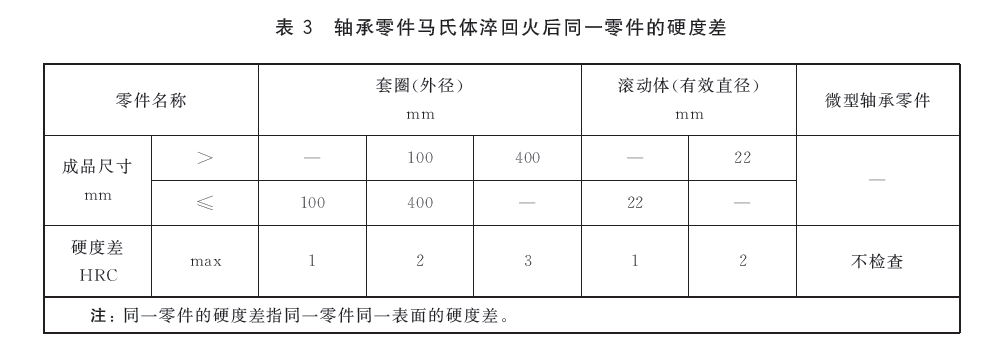

表3 轴承零件马氏体淬回火后同一零件的硬度差
二、日本JIS关于硬度对寿命规定
JIS规定，滚动轴承的硬度为57-64HRC，通常轴承的硬度约为60-62HRC，相当于730HV以上，如果能达到如此硬度水准，则可以认为寿命系数为1。（也就是说使用高品质的普通淬火轴承钢，并采用先进制造技术制造的轴承，寿命系数为1）。
如果采用特殊材料或热处理，或者轴承运转中承受高温发生退火，那么硬度将会降低，寿命也会缩短。
三、硬度对轴承机械性能的影响

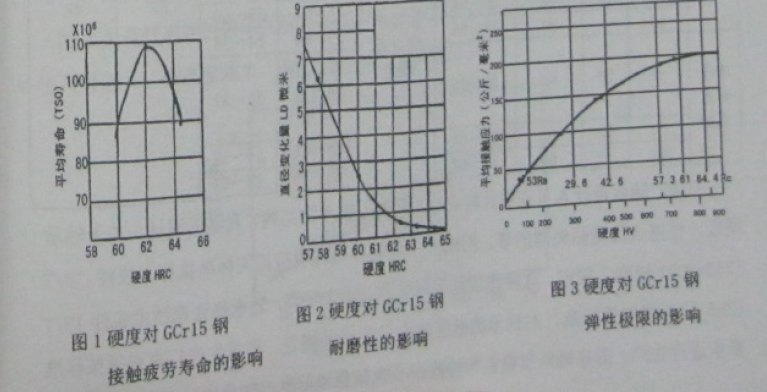

硬度与接触疲劳寿命、耐磨性、弹性极限的关系见图1、2、3。轴承零件的硬度在生产过程中可方便快捷地检测，间接反映了轴承的其他机械性能，因此，硬度是轴承质量的重要指标之一。


参考资料：

 GB/T 34891-2017 滚动轴承 高碳铬轴承钢零件热处理技术条件

 球轴承的设计计算  冈本纯三

 滚动轴承的材料及热处理 洛阳轴承研究所


轴承零件硬度对寿命，耐磨性弹性极限的影响
页面版权所有 ©2024 洛阳汇工轴承科技有限公司 网站建设：河南品讯网络科技有限公司
