一、角接触球轴承径向游隙与接触角推导
如果角接触球轴承没有径向游隙值，则不能产生外圈相对内圈的轴向位移量，此时接触角接近为零。
如果角接触球轴承存在有径向游隙值，则产生外圈相对内圈的轴向位移量，便产生了接触角α。
随着角接触球轴承径向游隙值的增大，外圈相对内圈的轴向位移量在增大，接触角也随之增大。
1）角接触球轴承径向游隙推导
di =Dwp-2*Ri+(2*Ri-Dw)*cosα
De= Dwp+2*Re-(2*Re-Dw)*cosα
Gr=De-di-2*Dw可以推出
Gr=2*（fi+fe-1）*Dw*(1-cosα)或Gr=2*（Ri+Re-Dw）*(1-cosα)
由上述公式可知，角接触球轴承径向游隙与接触角，内外圈沟径和钢球直径有关
Gr_min=2*（Ri_max+Re_max-Dw_min）*(1-cosα_min)******公式1
Gr_max=2*（Ri_min+Re_min-Dw_max）*(1-cosα_max)******公式2
式中
Dwp—轴承节径（mm）
De—外圈沟径（mm）
di—内圈沟径（mm）
Dw—钢球直径（mm）
Fi—内圈沟曲率
Fe—外圈沟曲率
Ri—内圈沟曲率半径（mm）
Re—外圈沟曲率半径（mm）
α—接触角（°）
Gr—径向游隙（mm）
2）角接触球轴承接触角验算
α_min=cos-1[1-Gr_min/(2*( Ri_max+Re_max-Dw_min))]
α_max=cos-1[1-Gr_max/(2*( Ri_min+Re_min-Dw_max))]
二、角接触球轴承合套后接触角与径向游隙超差率

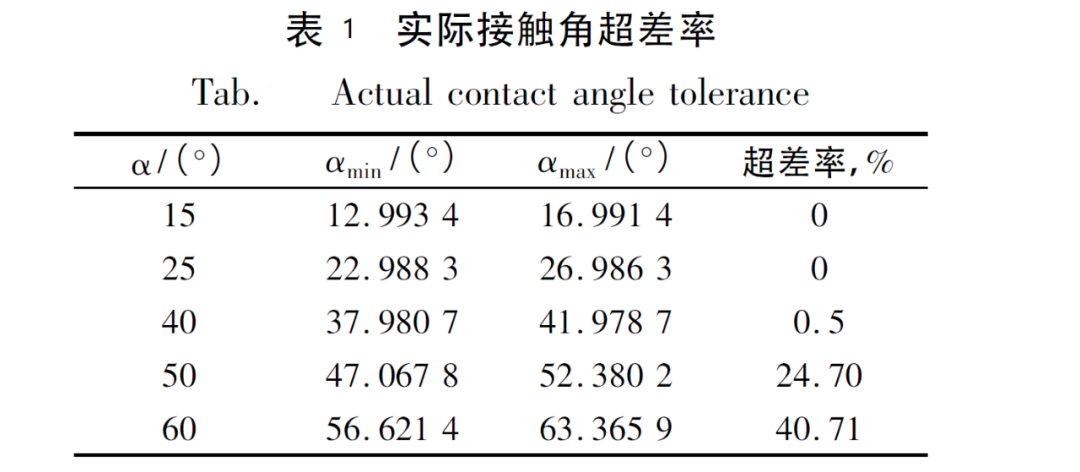

通过上式公式1和2计算轴承径向游隙,装配后，测量轴承的实际接触角，合格率提高。径向游隙随接触角变化如图1所示,实际接触角的超差率见表1.
由图1和表1可知,通过上式公式1和2计算轴承径向游隙范围时,当公称接触角较小时(α<40°)均合格,随接触角增大，也出现接触角超差现象
三、角接触球轴承径向游隙计算及接触角验算

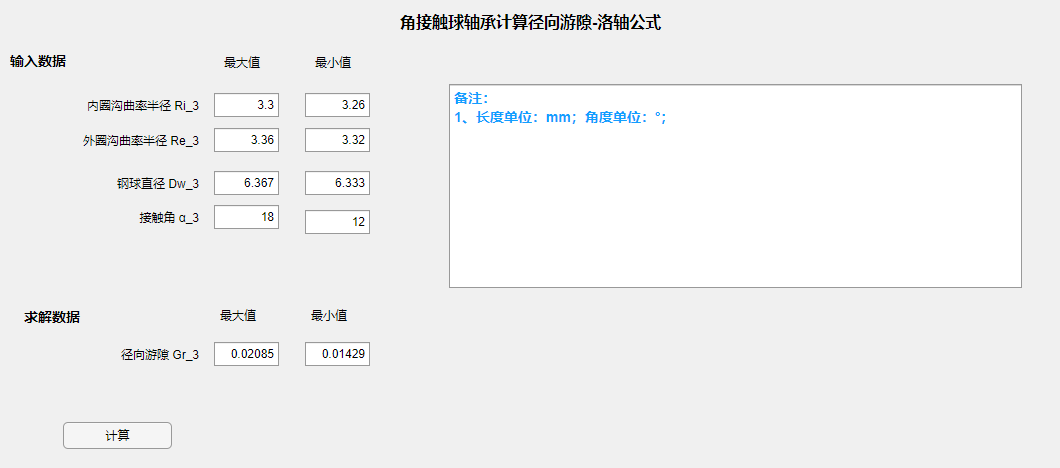

例 7004C轴承 Ri=3.26 +0.04/0mm，Re=3.32 +0.04/0mm，Dw=6.35+/-0.017mm，α=15+/-3°，计算Gr_min=0.01429mm，取Gr_min=0.015mm；Gr_max=0.02085mm，取Gr_max=0.021mm
接触角验算

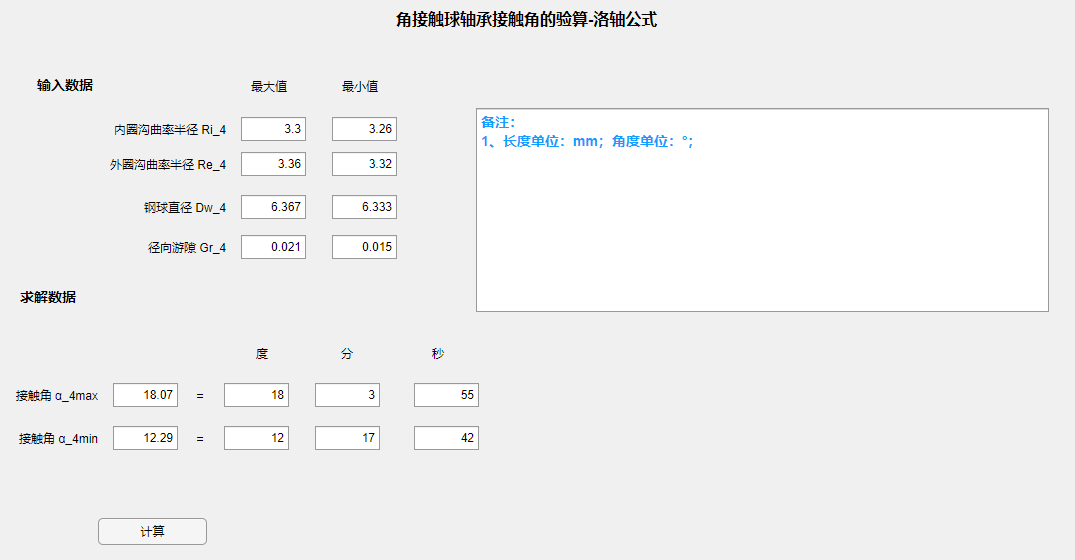

Ri=3.26 +0.04/0mm，Re=3.32 +0.04/0mm，Dw=6.35+/-0.017mm，Gr_min=0.015mm；Gr_max=0.021mm，计算α_min=12°17’42’’, α_max=18°3’55’’
